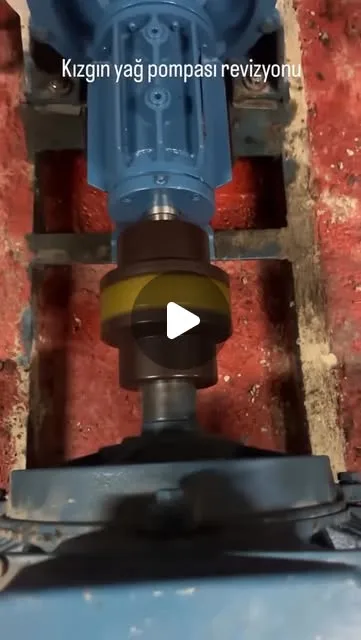

Kızgın Yağ Pompası Revizyonu

Kızgın yağ pompaları genellikle santrifüj tip olarak tasarlanır ve termal yağı kazan ile ısı eşanjörleri arasında sürekli dolaştırır. Bu pompalar, yüksek sıcaklıkta çalışan diğer pompalardan farklı olarak, termal genleşmeyi karşılayabilecek özel gövde tasarımına, ısıya dayanıklı salmastra sistemine ve genellikle soğutma ceketine sahiptir.

Sistem sıcaklığı 250-350 santigrat derece aralığında seyrettiğinden, pompa gövdesi ve mil arasındaki ısıl genleşme farkları hassas şekilde hesaplanmalıdır. Bu nedenle kızgın yağ pompalarında kullanılan malzemeler, yüksek sıcaklıkta boyutsal kararlılığını koruyabilen çelik alaşımlarından seçilir.

Bu pompalar tekstil terbiye makinelerinde, plastik enjeksiyon kalıp ısıtmasında, kimyasal reaktör ceketlerinde, kâğıt üretiminde kurutma silindirlerinde ve gıda üretiminde pişirme hatlarında yaygın olarak kullanılır. Sistemin sürekliliği doğrudan üretim hattının durup durmamasını etkilediği için pompa arızaları ciddi üretim kayıplarına yol açabilir.

MBES Makina, farklı marka ve kapasitedeki kızgın yağ pompalarıyla çalışma deneyimine sahiptir ve her pompanın çalışma sıcaklığına, basıncına ve akışkan özelliklerine uygun revizyon planı hazırlar.

Kızgın yağ pompalarında en sık karşılaşılan arıza, mekanik salmastra bölgesinden yağ sızıntısıdır. Yüksek sıcaklık, salmastra yüzeyindeki karbon ve seramik halkaların zamanla aşınmasına, O-ring ve destek contalarının sertleşip çatlamasına neden olur. Sızan termal yağ hem yangın riski oluşturur hem de sistem yağ seviyesinin düşmesine yol açar.

Mil ve rulman bölgesinde ısıl genleşme farklarından kaynaklanan aşırı ısınma, rulman ömrünü kısaltan başlıca etkenlerden biridir. Yetersiz soğutma veya yağlama, rulmanlarda erken pitting ve kafes hasarına neden olabilir; bu da titreşim ve gürültü artışıyla kendini gösterir.

Pompa gövdesinde ve fanında (varsa) termal yorulma çatlakları, uzun süreli yüksek sıcaklık döngülerinin bir sonucu olarak ortaya çıkabilir. Bu çatlaklar zamanla büyüyerek ciddi sızıntılara ve güvenlik risklerine dönüşebilir, bu nedenle periyodik görsel ve sıvı penetrasyon kontrolleri önemlidir.

Yağın kimyasal bozunması ve içinde oluşan karbon parçacıkları, pervane ve salmastra yüzeylerinde aşındırıcı etki yaratır. Bu nedenle pompa arızalarının kök nedeni bazen pompanın kendisinden değil, sistemdeki yağın bakımsızlığından kaynaklanır ve revizyon sırasında bu durum da değerlendirilir.

Kızgın yağ pompalarının sökümü, standart pompalara göre çok daha dikkatli bir güvenlik prosedürü gerektirir. Pompa sistemden ayrılmadan önce yağın tamamen soğuması ve sistemin boşaltılması beklenir; sıcak yağla temas riski ciddi yanık tehlikesi oluşturduğundan bu adım asla atlanmaz.

Sistem boşaltıldıktan sonra pompa çevresindeki izolasyon malzemeleri, varsa soğutma ceketi bağlantıları ve elektrik bağlantıları güvenli şekilde sökülür. Pompa atölyeye taşınmadan önce dış yüzeyindeki yağ kalıntıları temizlenir ve etiketlenerek kayıt altına alınır.

Atölyede yapılan ön incelemede gövde, mil, salmastra kutusu ve rulman yatakları görsel olarak kontrol edilir; çatlak, renk değişimi (aşırı ısınma izi) ve deformasyon belirtileri kayda geçirilir. Bu ön tespit, revizyon kapsamının ve maliyetinin netleşmesini sağlar.

Ön inceleme raporunda pompanın çalışma sıcaklığı, basıncı ve kullanılan termal yağ tipi de not edilir; çünkü seçilecek salmastra ve conta malzemesi doğrudan bu parametrelere bağlıdır.

Kızgın yağ pompalarında ölçüm süreci, yüksek sıcaklıkta çalışma sırasında oluşan termal genleşmeyi de hesaba katacak şekilde yürütülür. Mil çapı, salmastra kutusu iç çapı, rulman yuvası ölçüleri ve pervane-gövde boşlukları oda sıcaklığında ölçülür, ardından üretici tarafından belirtilen sıcak çalışma toleranslarıyla karşılaştırılır.

Mil doğrusallığı, kızgın yağ pompalarında özellikle önemlidir; çünkü sıcaklık döngüleri milde mikro düzeyde eğilmelere neden olabilir. Bu eğiklik hassas ölçüm cihazlarıyla tespit edilir ve gerekiyorsa mil taşlama veya yeniden imalat ile giderilir.

Pervane ve gövde arasındaki boşluk, pompa veriminin korunması açısından kritik bir ölçümdür. Termal genleşme payı bırakılarak yapılan bu ölçüm, hem soğuk hem sıcak çalışma koşullarında sürtünme veya aşırı boşluk oluşmamasını garanti eder.

Salmastra kutusu yüzey pürüzlülüğü ve dikliği de ayrıntılı olarak kontrol edilir; çünkü yüksek sıcaklıkta çalışan salmastralarda yüzey kalitesi, sızdırmazlık ömrünü doğrudan etkiler.

Ölçüm sonrası tolerans dışı bulunan mil, kovan, salmastra kutusu ve pervane gibi parçalar MBES Makina atölyesindeki CNC ve torna tezgâhlarında yeniden imal edilir. Kızgın yağ pompalarında kullanılan malzemeler, yüksek sıcaklıkta boyutsal kararlılık ve oksidasyon direnci gösteren alaşımlı çelikler, paslanmaz çelik ve özel bronz alaşımları arasından seçilir.

Mil imalatında genellikle yüksek sıcaklığa dayanıklı, sertleştirilmiş alaşımlı çelikler tercih edilir; bu sayede mil yüzeyinde sıcaklık kaynaklı deformasyon ve aşınma riski azaltılır. Gerekli durumlarda mil yüzeyine sertlik artırıcı kaplama uygulanabilir.

Salmastra kutusu ve kovan gibi parçalarda korozyon ve oksidasyon direnci öncelikli kriterdir; bu nedenle paslanmaz çelik veya özel alaşımlı dökümler kullanılır. Bu parçaların iç yüzeyleri, salmastra ömrünü uzatmak için ayrıca taşlanarak yüzey kalitesi artırılır.

İmal edilen tüm parçalar montaj öncesinde tekrar ölçülerek belirlenen sıcak çalışma toleranslarına uygunluğu doğrulanır. Bu adım, pompa yeniden devreye alındığında termal genleşme kaynaklı sorun yaşanmamasını sağlar.

Kızgın yağ pompalarında sızdırmazlık elemanlarının seçimi, revizyonun başarısını belirleyen en kritik konulardan biridir. Standart salmastra ve conta malzemeleri bu sıcaklıklarda hızla sertleşir, çatlar ve görevini yitirir; bu nedenle grafit, tungsten karbür yüzeyli mekanik salmastralar ve yüksek sıcaklığa dayanıklı grafit veya metal sarımlı contalar tercih edilir.

Mekanik salmastranın yay ve destek elemanlarında kullanılan metaller de yüksek sıcaklıkta gerilme gevşemesine dirençli alaşımlardan seçilir. Aksi halde yay gerginliği zamanla azalır ve salmastra yüzeyleri arasındaki temas basıncı düşerek sızıntıya yol açar.

Bazı kızgın yağ pompalarında salmastra bölgesine soğutma suyu veya hava dolaşımı sağlanarak sıcaklık düşürülür; bu tip pompalarda soğutma kanallarının tıkalı olup olmadığı revizyon sırasında mutlaka kontrol edilir ve gerekirse temizlenir.

Salmastra montajı sırasında yüzeylerin tam paralellik ve temizlikte olması sağlanır; en ufak bir parçacık veya çizik, yüksek sıcaklıkta çok daha hızlı sızıntıya dönüşebilir. Bu nedenle montaj temiz oda benzeri kontrollü bir ortamda gerçekleştirilir.

Montaj aşamasında rulmanlar, salmastra ve pervane sırasıyla ve üretici tork değerlerine uygun şekilde monte edilir. Kızgın yağ pompalarında montaj sırasında oda sıcaklığında bırakılan boşluk payları, sistem çalışma sıcaklığına ulaştığında oluşacak genleşmeyi karşılayacak şekilde hesaplanır.

Rulmanların monte edilmesinde ısıtmalı montaj yöntemi tercih edilir; bu sayede rulman iç bileziği zorlanmadan mile oturtulur ve rulman ömrü olumsuz etkilenmez. Montaj sonrası rulman bölgesine uygun yüksek sıcaklık gresi uygulanır.

Salmastra montajında yüzeylerin paralelliği özel fikstürlerle kontrol edilir ve yay sıkıştırma mesafesi üretici verilerine göre ayarlanır. Bu ayar hatalı yapıldığında salmastra ya çok erken aşınır ya da yetersiz sızdırmazlık sağlar.

Montaj tamamlandıktan sonra pompa milinin elle serbest dönüşü kontrol edilir; herhangi bir sürtünme veya takılma tespit edilirse montaj tekrar gözden geçirilir. Bu kontrol, sonraki balans ve test aşamalarına sağlıklı geçiş için önemlidir.

Kızgın yağ pompalarında rotor ve pervane grubunun dinamik balansı, yüksek sıcaklıkta uzun süreli çalışma güvenliği açısından büyük önem taşır. Dengesiz bir rotor, sürekli titreşim yoluyla salmastra ve rulmanlarda erken yorulmaya, hatta mil kırılmasına yol açabilir.

MBES Makina atölyesinde balans işlemi hassas balans tezgâhlarında gerçekleştirilir; pervane belirlenen devirde döndürülerek dengesizlik miktarı tespit edilir ve karşı ağırlık veya talaş kaldırma yöntemiyle düzeltilir.

Balans toleransı, pompanın çalışma devri ve kritik uygulama gereksinimlerine göre belirlenen standartlara uygun olarak ayarlanır. Yüksek sıcaklıkta çalışan pompalarda düşük titreşim seviyesi, hem salmastra ömrünü hem de rulman ömrünü doğrudan uzatır.

Balans sonrası elde edilen ölçüm verileri raporlanarak müşteri dosyasına eklenir; bu veriler, ileride yapılacak titreşim analizlerinde referans değer olarak kullanılabilir.

Montajı tamamlanan kızgın yağ pompası önce kuru çalıştırma testine tabi tutulur; rotor dönüşü, gürültü seviyesi ve titreşim kontrol edilir. Bu aşamada herhangi bir anormallik tespit edilirse pompa tekrar sökülerek incelenir.

Mümkün olan durumlarda pompa, gerçek çalışma sıcaklığına yakın koşullarda test edilerek termal genleşme sonrası davranışı gözlemlenir. Bu test, salmastra sızdırmazlığının ve rulman ısınma değerlerinin sıcak koşullarda da kabul edilebilir seviyede kaldığını doğrular.

Test sırasında debi, basınç, motor akımı, rulman sıcaklığı ve salmastra bölgesi sızıntı durumu detaylı olarak izlenir ve kayıt altına alınır. Belirlenen süre boyunca stabil çalışma gözlemlendikten sonra pompa teslimata hazır hale gelir.

Tüm test verileri, pompanın performansını ve güvenliğini belgeleyen kapsamlı bir rapor haline getirilerek müşteriye sunulur.

Revizyon süreci boyunca yapılan tüm tespitler, ölçümler, imal edilen parçalar ve kullanılan malzemeler fotoğraflarla birlikte belgelenerek kapsamlı bir revizyon raporu oluşturulur. Bu rapor, işletmenin bakım geçmişini takip etmesi ve gelecekteki arıza analizlerinde referans alması açısından değerlidir.

Teslimat öncesinde pompa dış yüzeyi temizlenir, açık kalan bağlantı noktaları korumaya alınır ve nakliye sırasında hasar görmemesi için uygun ambalajlama yapılır. Talep edilmesi halinde sahada montaj ve devreye alma desteği de sunulmaktadır.

Kızgın yağ sistemine yeniden bağlanacak pompanın, sistemin yağ doldurma ve hava alma prosedürlerine uygun şekilde devreye alınması konusunda MBES Makina ekibi müşteriye teknik destek sağlar.

Devreye alma sonrası ilk çalıştırma sırasında oluşabilecek küçük ayarlamalar için MBES Makina, telefon veya saha desteğiyle müşterinin yanında olmaya devam eder.

Kızgın yağ pompalarının güvenli ve verimli çalışması için düzenli bakım şarttır. Salmastra bölgesi haftalık olarak sızıntı açısından gözlemlenmeli, en ufak bir sızıntı belirtisinde erken müdahale edilmelidir; çünkü sıcak yağ sızıntısı yangın riski taşır.

Rulman sıcaklığı ve titreşim seviyesi, mümkünse sürekli izleme sistemleriyle takip edilmeli, değilse periyodik olarak elle veya taşınabilir cihazlarla ölçülmelidir. Ani sıcaklık artışları, rulman veya yağlama sorununun erken habercisi olabilir.

Sistemdeki termal yağın kalitesi de düzenli olarak analiz edilmelidir; yağın bozunması pompa iç parçalarında aşındırıcı etki yaratabileceğinden yağ değişimi ve filtrasyonu ihmal edilmemelidir.

Yıllık genel bakım kapsamında pompa sökülerek gövde, mil ve pervanede termal yorulma çatlağı olup olmadığı kontrol edilmeli, gerekiyorsa sıvı penetrasyon testi uygulanmalıdır. Bu düzenli kontroller, beklenmedik duruşları büyük ölçüde önler.

Kızgın yağ pompalarında en sık yapılan hatalardan biri, standart sıcaklıkta çalışan pompalarda kullanılan salmastra ve conta malzemelerinin bu sistemlerde de kullanılmasıdır. Bu durum, malzemenin kısa sürede bozulmasına ve tekrarlayan sızıntılara neden olur.

Sistem tam soğumadan söküm işlemine başlanması hem ciddi yanık riski oluşturur hem de sıcak parçaların hatalı ölçülmesine yol açabilir. Bu nedenle güvenlik prosedürlerine kesinlikle uyulmalıdır.

Montaj sırasında termal genleşme payının hesaba katılmaması, pompa sıcak çalışma sıcaklığına ulaştığında parçalar arasında aşırı sıkışma veya boşluk oluşmasına neden olabilir. Bu da titreşim, aşınma veya sızıntı problemleriyle sonuçlanabilir.

Yağ kalitesinin göz ardı edilmesi de sık yapılan bir hatadır; bozunmuş veya kirlenmiş termal yağla çalışmaya devam etmek, yeni revize edilmiş pompanın da kısa sürede yeniden aşınmasına yol açar.

Süreç, müşterinin pompa arızasını ve sistem bilgilerini (çalışma sıcaklığı, basınç, yağ tipi) MBES Makina ekibine iletmesiyle başlar. Bu bilgiler doğrultusunda ön değerlendirme yapılır ve pompanın atölyeye taşınması organize edilir.

Atölyede güvenli söküm, temizlik ve detaylı ölçüm süreçleri uygulanır. Tolerans dışı bulunan parçalar için CNC ve torna tezgâhlarında imalat planlanır; malzeme seçimi sistemin çalışma sıcaklığına göre belirlenir.

İmalat sonrası montaj, balans ve fonksiyon testleri sırasıyla gerçekleştirilir; tüm süreç fotoğraflarla belgelenir ve kapsamlı bir revizyon raporu hazırlanır.

Kızgın yağ pompanızın revizyonu için 0532 433 83 87 (Selami Seldüz) veya 0532 419 64 25 (Emirhan Seldüz) numaralarını arayabilir, mbesmakina@gmail.com adresine sistem ve pompa bilgilerinizi içeren bir e-posta gönderebilirsiniz.
